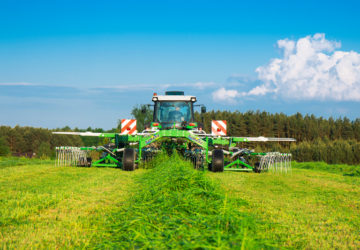

Граблі 2 — карусельні характеризуються високою якістю збору, завдяки застосуванню механізму поздовжнього і поперечного копіювання території, завдяки чому отримуємо кращу чистоту згрібання. Модель Z 2 — 780 може згрібати скошену зелену масу з пояса луки шириною від 7,2 до 7,6 м, а модель Z 2 — 840 від 7,60 — 8,40 м.

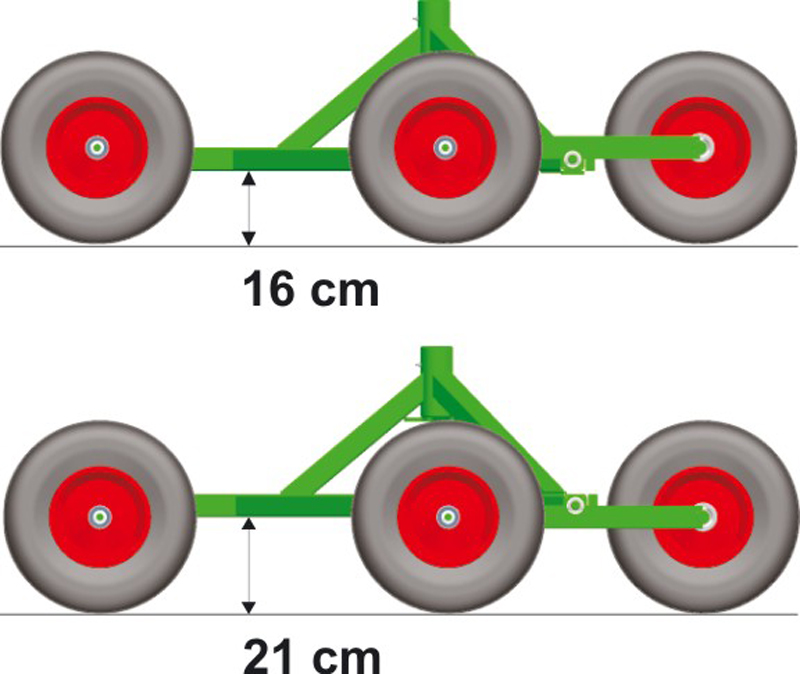

Регулювання висоти пальців

Ручне регулювання висоти пальців від ґрунту.

Розвороти і маневрування

Завдяки застосуванню гідравлічного приводу і блокування роторів, при розворотах в кінці поля, вже зібрані валки не розкидаються.

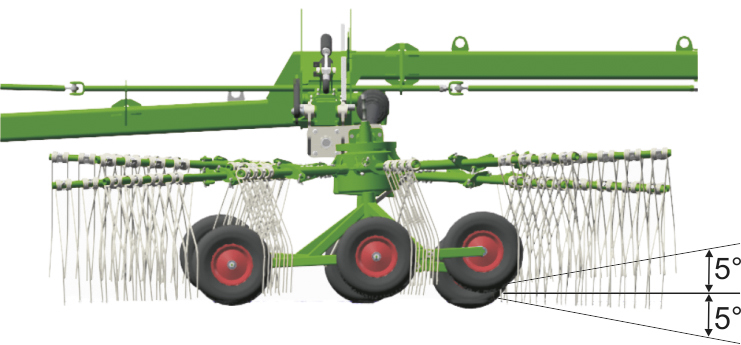

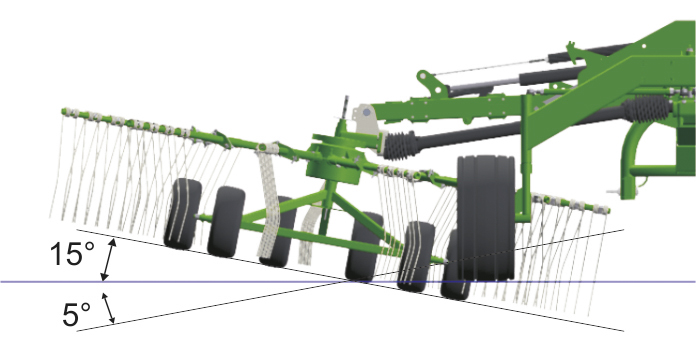

Поздовжній і поперечний механізм копіювання рельєфу

Кожен ротор спирається на шасі з трьома тандему. Дане інженерне рішення забезпечує дуже хороше копіювання поверхні поля. В результаті маємо чистий збір зеленої маси або сіна. Серія граблів Z2- 780 зберегла всі переваги молодших серій (Z 410). Порівняльний аналіз конкурентних моделей показує, що лише деякі виробники валкоукладчиків аналогічного класу (до 7,8 м), можуть похвалитися подібною системою копіювання рельєфу.

Колеса

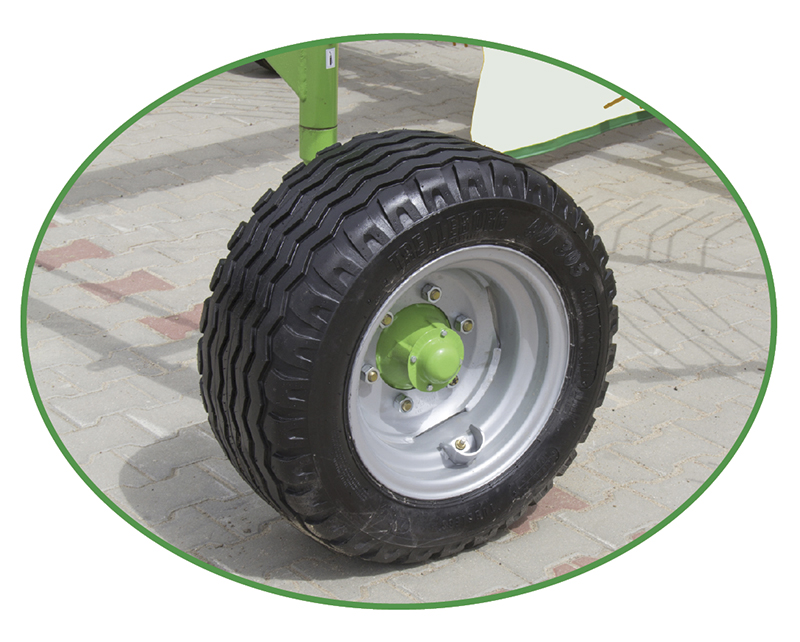

Широкі 16-дюймові задні опорні колеса (340 / 55- 16) полегшують маневрування на поворотах.

Гідравлічний привід

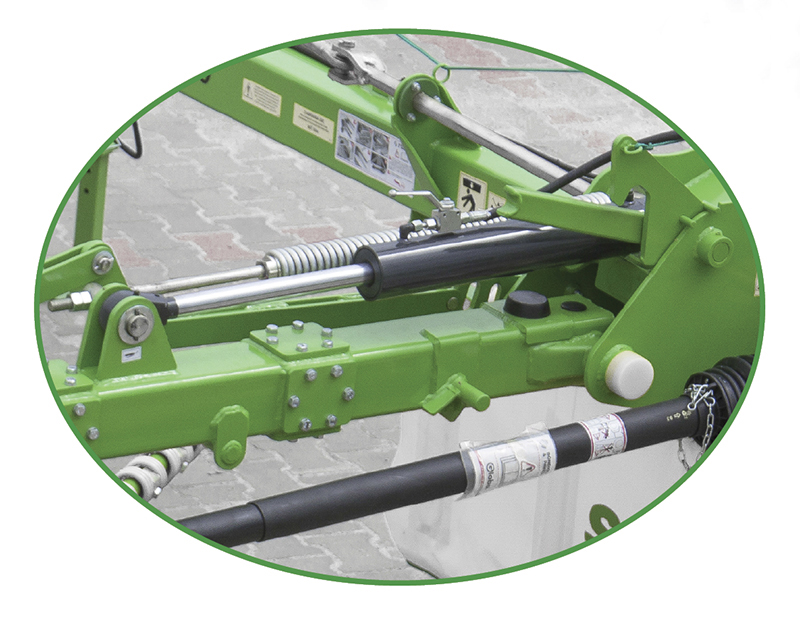

Гідравлічний привід плечей з роторами. Застосування розвантажувальних пружин дозволяє знизити тиск коліс візка на грунт.

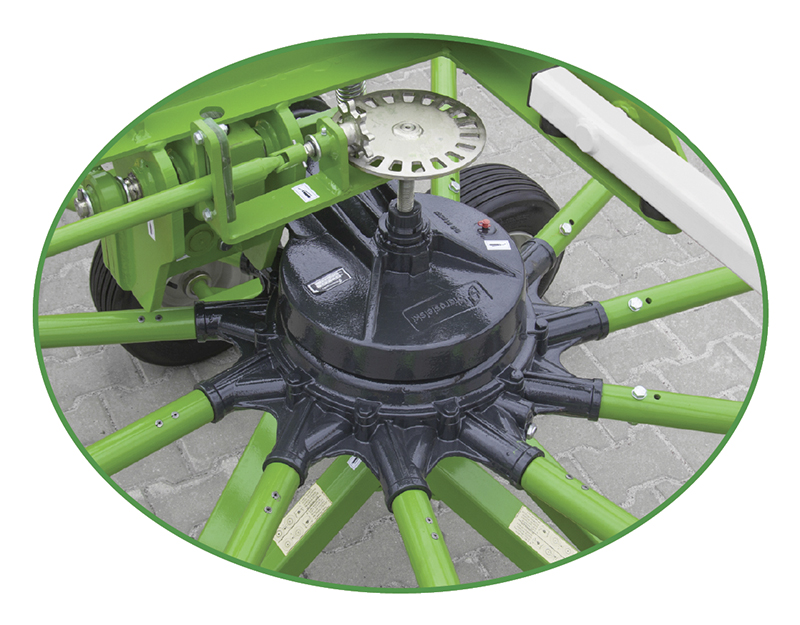

Редуктор

Новий редуктор з подовженими штоками для тривалої безаварійної експлуатації.

Блокування

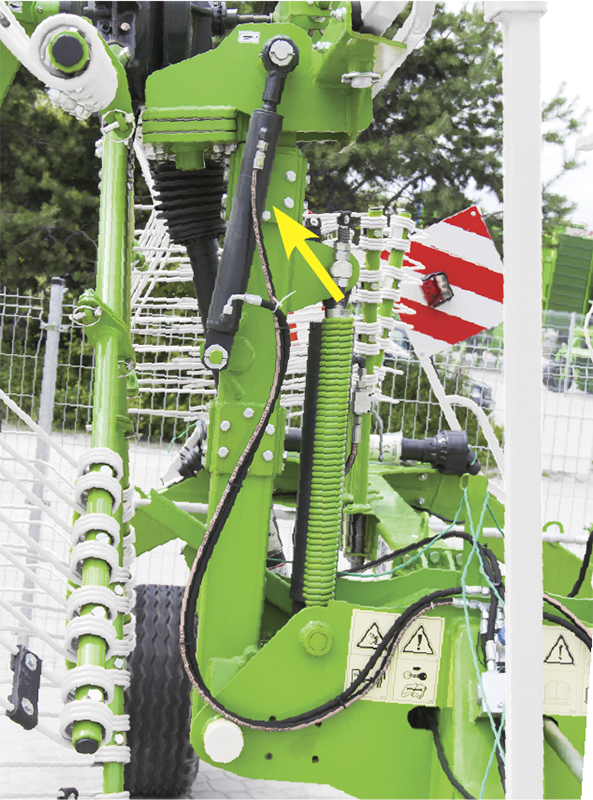

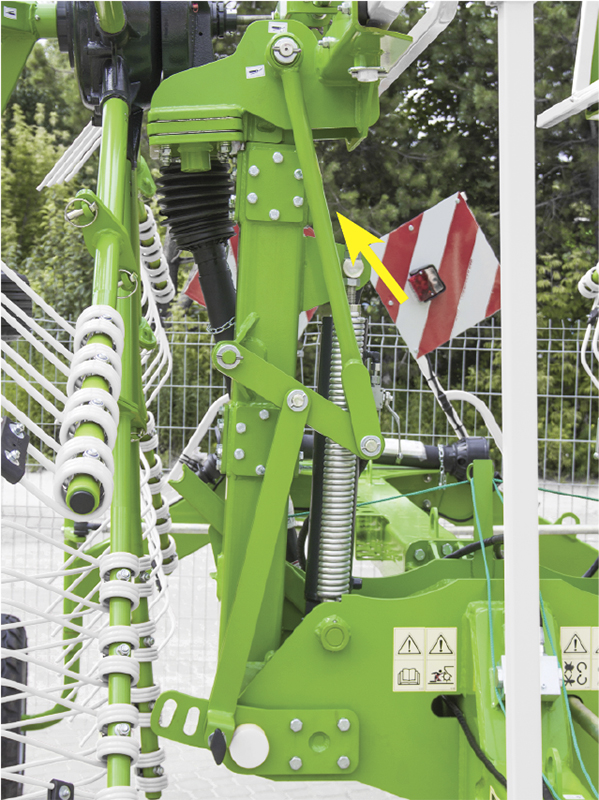

Блокування обмежує підйом ротора і стане в нагоді, наприклад, на поворотах.

Згрібаючі пальці

Нова форма пальців дозволяє вище піднімати ротор над покосом. Це особливо важливо при щільному (високому) валки.

Зацеп

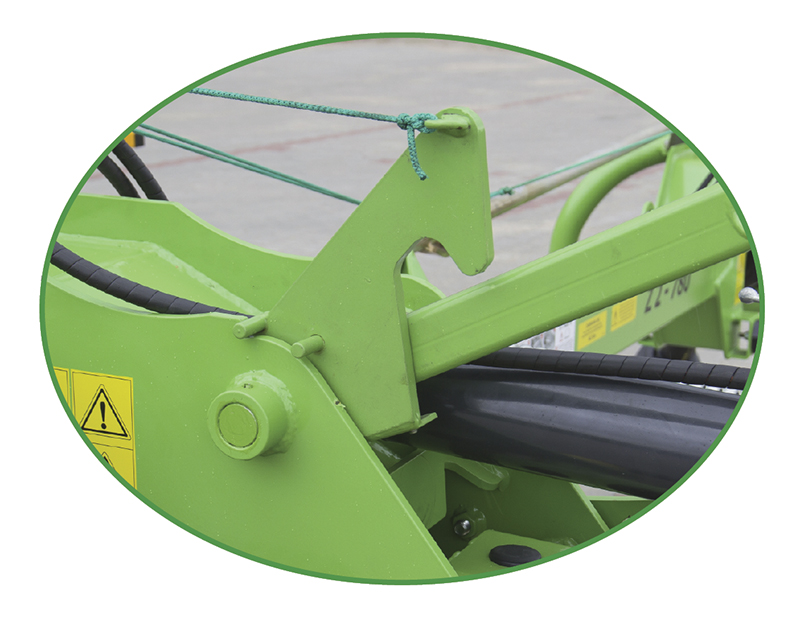

Поворотний зачіп управляє задніми колесами валкоутворювача в 2-х конфігураціях а) копіювання шляху пересування трактора б) установка важеля в центральне положення — валкообразователь транспортується як одноосний причіп

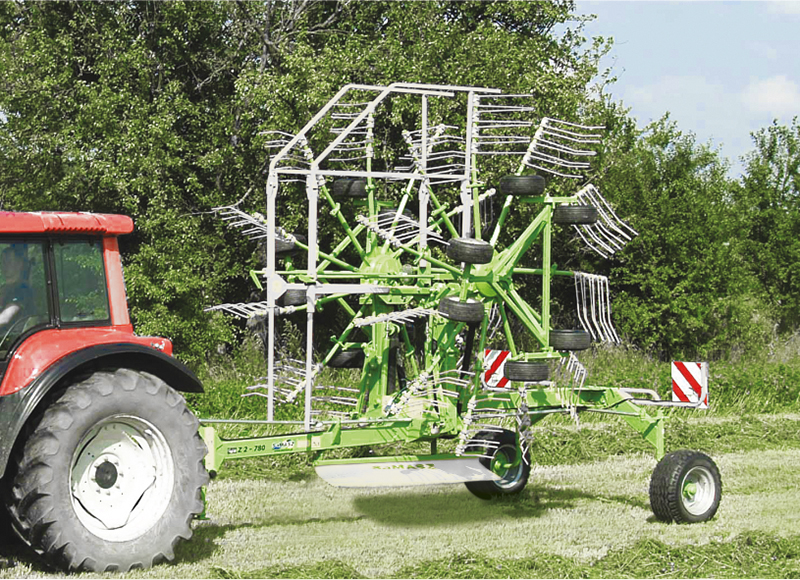

Транспортування

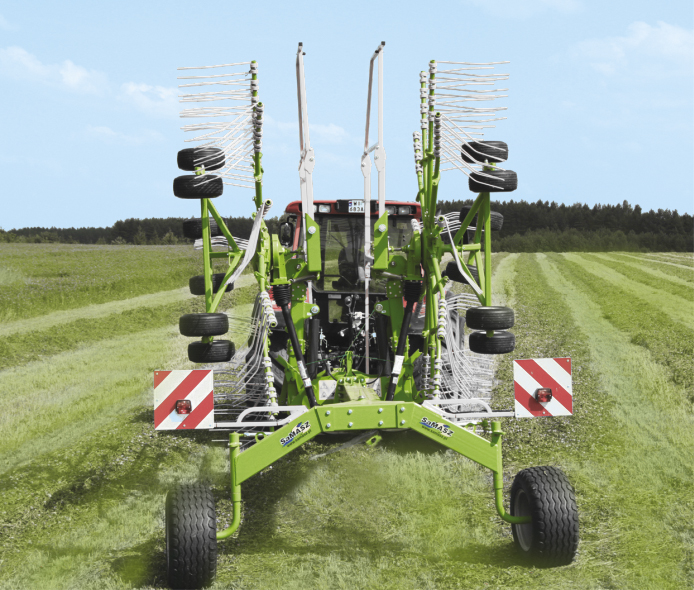

2-х роторні граблі складаються гідравлічно для транспортування, що полегшує рух по суспільних дорогах. Транспортна ширина не перевищує 2,9 м.

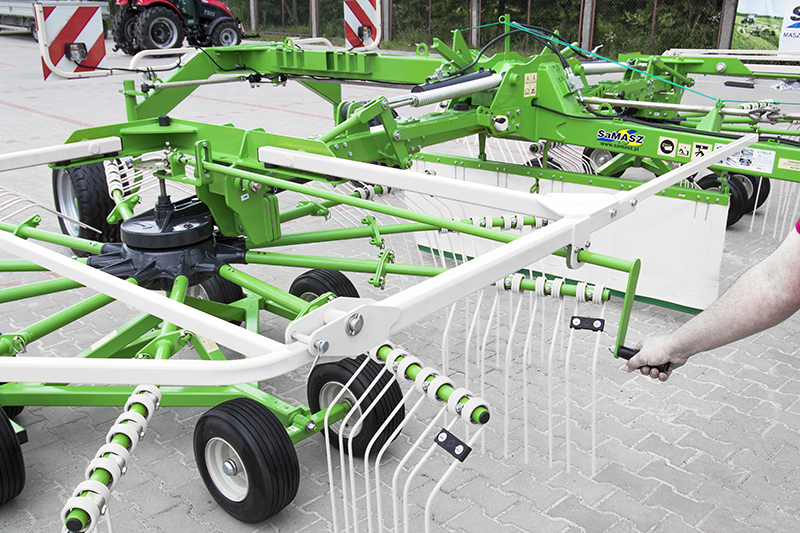

Регулювання ширини згрібання

Ручний механізм регулювання робочої ширини згрібання.

Опційно — гідравлічний механізм установки ширини згрібання.

Тип Z2 — 780 Z2 — 840
Ширина захоплення [м] 7,20-7,80 7,60-8,40
Ширина згрібаючого вала [м] 1,50-2,00 2,95
Необхідна кількість гідравлічних з’єднань 1 х односторонньої дії 1 х двостороннього дії / 1 х односторонньої дії
Кількість пальців на плече [шт.] 4
Кількість демонтованих плечей на
каруселі для транспортування [шт.]
4
Кількість плечей на карусель [шт.] 11 11
Оберти ВВП [обр. / Хв.] 540
Потужність трактора [к.с.] od 60 od 80
Продуктивність [га / год] ~8 ~9
Шини 16 x 6,5 — 8/340/55-16
Транспортна ширина [м] 2,90 2,95
Транспортна висота [м] 2,90 3,70
Категорія навішування ПНУ II
Маса [кг] 2040 2330
  • Гідравличне складання
  • Захист від втрати пальців
  • Регулювання ширини покосу
  • Хитна зчіпка
  • Блокування підйому каруселей і
    механізм утримуючий граблі на поворотах
  • Регулювання висоти згрібання
  • Демонтаж плечей для транспортування
  • Екран покосу
  • Переднє колесо подвійне
  • Дорожня сигналізація
  • Тандемна транспортна система
  • Шарнірно-телескопічний вал
