Унікальний на ринку

  • Запатентована і унікальна система захвату тюків на ринку.
  • Легка і маневрена машина, яка дозволяє отримати доступ до найбільш віддалених і складних районів.
  • Працює в тому ж напрямку, що і інші сільськогосподарські знаряддя.
  • Два повністю автоматичні режими завантаження:

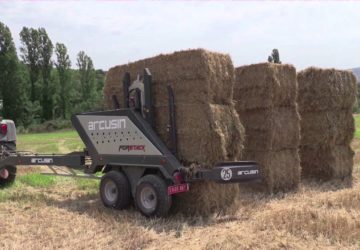

    • Укладка: Прямо в полі.
    • Розкиданість: Безладно по полю.
  • Сумісний з усіма типами великих прямокутних тюків.
  • Ідеально підходить для швидкого прибирання на місцях, прямих продажів та завантаження вантажних автомобілів.

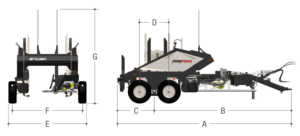

Розміри, вага і навантаження
FRS 8 FRS 12
(A) Загальна довжина 6 058 мм
(B) Відстань між зчіпкою і центром тандему 4 783 мм
(C) Задній навіс  1 275 мм
(D) Колісна база  1 000 мм
(E) Загальна ширина * мін. 2 250 мм / мак. 2 375 мм мін. 2 650 мм / мак. 2 775 мм
(F) Відстань між колесами 1 985 мм 2 385 мм
(G) Висота мін. 2 360 мм / мак. 3 000 мм
Маса порожнього анрегату 2 400 кг 2 450 кг
Максимально допустима маса вантажу 3 000 кг
* Залежить від типу шин





Вантажопідйомність (тюків)
H (висота тюка) Кількість
700 4 – 5
800 3 – 4
900 3 – 4

Електронний блок управління

Управління всіма функціями выдбувається з кабіни трактора. Можливість безперервного контролю всіх робочих параметрів. Підвищена надійність при експлуатації. Пульт контролю і управління робочим циклом. Безперервний автоматизований робочий цикл. Можливість ручного управління (з панелі управління). Система сигналізації і запобіжної блокування. Напруга живлення: 12 В.

Поперечна балка основной рами

Дві модифікації, в залежності від довжини балки, визначає робочу ширину пристрою:

  • Модифікація 8: для роботи зі тюками шириною 80 см.
  • Модифікація 12: для роботи зі тюками шириною 120 см.

Штанга

Елемент механізму вибору пристрою та трактора.

Два положення:
• Робоче положення: Відкрито. Накопітель рухається вправо, що дозволяє вільний прохід для тюків.
• Транспортне положення: Закрито. Накопітель фокусується на рівні трактора для уникнення перешкод, допустимих ширини для руху

Тип:
• серійна комплектація: з кільцем
• комплектація по вибору: з шаровою опорою

Опорна лапа

Дозволяє зменшити навантаження на пристрій після відчеплення трактора / тягача, а також уникнути надмірного навантаження на захватний механізм завдяки її розподілу.

Опора регулюється по висоті за допомогою важеля управління.

Направляюча для подачі тюка

Розташована на висувній штанзі; забезпечує подачу тюка всередину агрегату.

Захвати

Розташовані на нижній частині підйомного механізму; піднімають тюк на висоту, достатню для захоплення наступного тюка і / або переміщення штабеля до місця вивантаження.

Тандемне шасі

Не відриваються від землі, призначені для всіх видів поверхонь.

Розвантажувальний борт

Вирівнює тюки всередині агрегату; відкривається для вивантаження тюків.

Підйомний механізм

Піднімає тюк на висоту, що забезпечує захоплення наступної тюка. Захвати розташовані в нижній частині (що знаходиться найближче до ґрунту). У верхній частині підйомного механізму знаходиться упор, що фіксує верхню тюк.

.
